Pojan kanssa yhteinen projekti menossa, johon poika kysyi apuja kotelon mitoittamiseen ja mallinnukseen. Speksattuna vähintään 85 litrainen kotelo, jonka elementit vaativat suljettuna kotelona toimiakseen kunnolla.
Mallinnus tehty Lidar -pistepilven avulla tehdystä pintamallista, joka tehtiin iPhone 14 Pro -versiolla ja Sitescape -apilla. Apin pistedatan siirsin työasemalle, ja pistepilven käsittelin CloudCompare -softalla, jolla saa suodatettua kohinaa pois, ja loput leikattua ohjelman segmnetointittyökalua apuna käyttäen. CloudComparesta saa valmiin käsitellyn datan PoissonRecon -työkalulla mesh -verkoksi. Verkon siivous Meshlab / Freecad pallottelulla. Meshlabilla saa kolmioverkotuksen paremmin tehdyksi, Freecadilla siivottua loput.

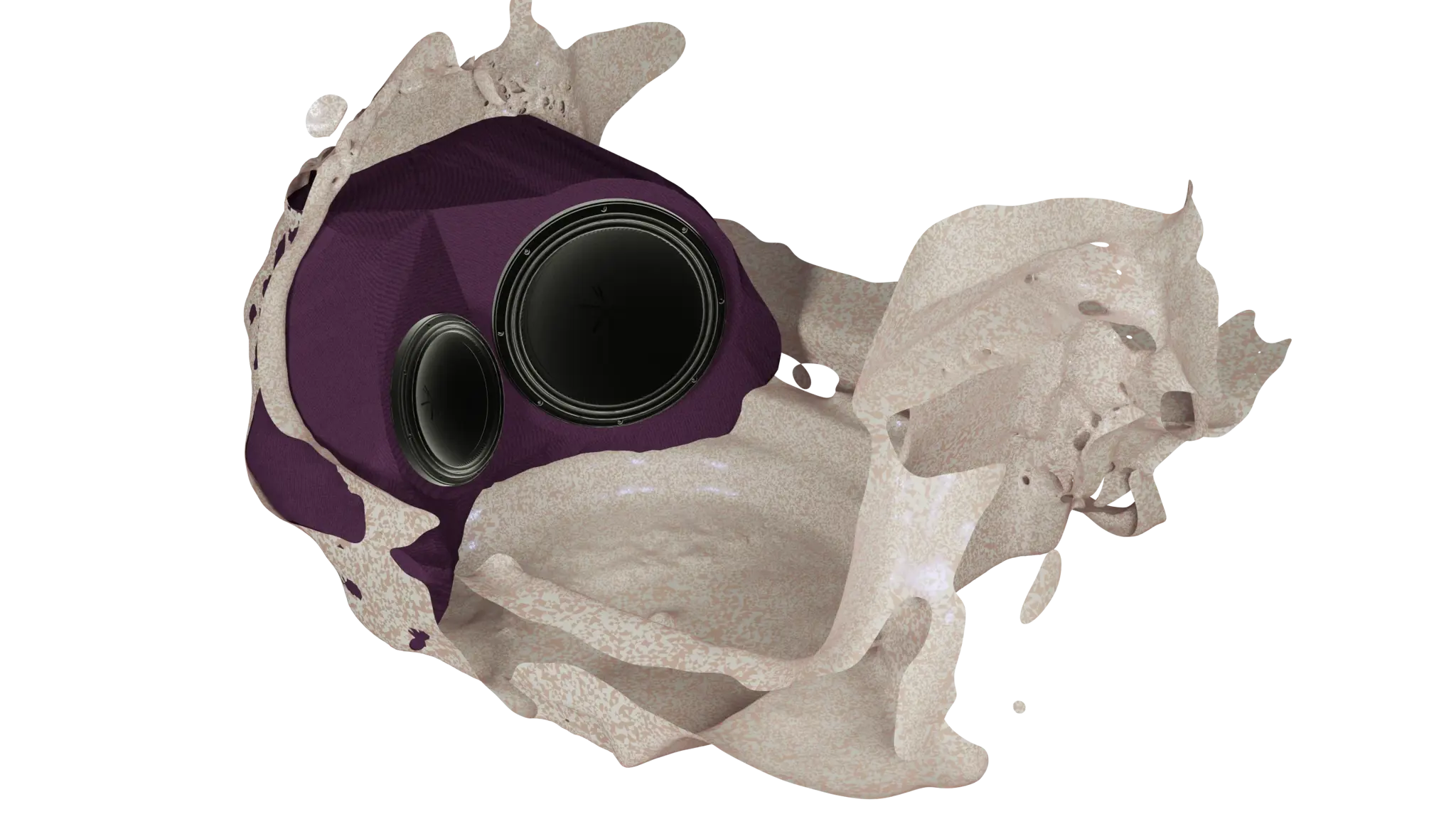

Varsinaisen mallinnuksen tein Blenderillä, jota olen karsastanut pitkään. Nyt tuli sopiva projekti sen haltuun ottamiseksi. Blender on loistava työkalu mesh -verkkojen työstämiseen ja mallien rendaukseen.
Mallinnettu subbari on tilavuudeltaan melko tarkkaan 100 litraa, tilavuus näppärästi laskettu Blenderin 3d Print Toolboxin Volume -ominaisuudella.
#1m2lab #blender #freecad #meshlab #cloudcompare #subbariprojekti
